Gruppe 1 (I1)

COSS

COmputer Styret Saftblander

Brugervejledning

Gruppen:

Allan H. Michaelsen

Christian Z. Nielsen

Jacob Germundsen

Søren Munk

Tonny Mønster

Vejleder: Poul Zanchetta

Indholdsfortegnelse

Indholdsfortegnelse. 1

Opstart: 2

Tilslutning af COSS: 2

Klargøring af COSS: 2

Lav en kop saftevand: 3

Krav som skal være opfyldt før SA kan lave en kop saftevand: 3

Læsning af dioder: 4

Opstart:

Tilslutning af COSS:

Før COSS’en kan bruges skal den forbindes til Pc’en og til Saftblanderen (SA). Til dette formål anvendes tre fladkabler og 2 kabler med 9 pols sub-d stik. For alle kablerne gælder det at pin 1 skal sidde på pin 1’s plads.

1. Det ene kabel (markeret ”Humusoft”) har i den ene ende et 37 pols sub-d stik som forbindes til Pc’ens I/O-kort, og i den anden ende et 40 pins fladkabelstik som forbindes til det dertil egnede stik på COSS’en.

2. Det andet kabel (markeret ”Digital”) har et 26 pols sub-d stik i begge ender. Den ene ende markeret SA skal forbindes til Saftblanderen og den anden ende markeret COSS forbindes på COSS’ens dertil egnede stik.

3. Det tredje kabel (markeret ”Analog”) har et 26 pols sub-d stik i begge ender. Den ene ende markeret SA skal forbindes til Saftblanderen og den anden ende markeret COSS forbindes på COSS’ens dertil egnede stik.

4. Det korte kabel med 9 pols sub-d stik skal forbindes således at den ene ende markeret saft sidder på niveauføleren på safttanken og den anden ende sidder på via stikket på vandtanken.

5. Det lange kabel med 9 pols sub-d stik skal forbindes således at den ene ende markeret vand sidder på niveauføleren på vandtanken og den anden ende sidder COSS’ens dertil egnede stik.

Klargøring af COSS:

For at bruge COSS’en skal der gøres følgende:

1. Tænd computeren (Humusoft kort (med driver) og Windows, skal være installeret).
2. Indsæt disketten markeret COSS.
3. Tænd for COSS’en, tænd for SA.
4. Kør programmet a:\COSS.exe.

Lav en kop saftevand:

For at lave en kop saftevand, skal denne instruktion følges (opstår der på noget tidspunkt, en fejl i produktionen af en kop saftevand, kan RESET knappen trykkes og derved stoppe processen øjeblikkeligt).

Krav som skal være opfyldt før SA kan lave en kop saftevand:

1. Vandbeholderen skal indeholde mindst 2 liter vand (væskestanden kan aflæses i programmet).
2. Saftbeholderen skal indeholde mindst 2 liter saft (væskestanden kan aflæses i programmet).
3. Der skal være en kop, i automatens kopholder.
4. Vandtemperaturen må ikke være over 16°C. (Temperaturen kan aflæses på displayet)

Hvis ovenstående krav til vand, saft, kop og temperatur er overholdt, kan processen påbegyndes, når punkt 5-9 bliver udført (man kan vælge ikke at kalibrere COSS’en, men så kører man med standardværdier som muligvis ikke er korrekte).

5. Kalibrer Min vand ved at fylde 2 liter i tanken og trykke på en tast.
6. Kalibrer Max vand ved at fylde 6 liter i tanken og trykke på en tast.
7. Kalibrer Min saft ved at fylde 2 liter i tanken og trykke på en tast.
8. Kalibrer Max saft ved at fylde 6 liter i tanken og trykke på en tast.
9. Tryk på knappen START.

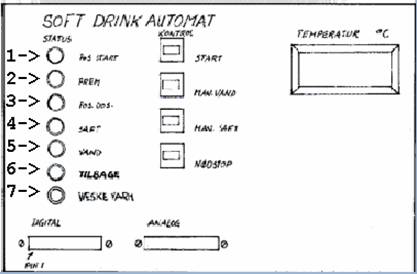

Læsning af dioder:

Diode nr.	Indikerer
1. Pos. Start 2. Frem 3. Pos dos 4. Saft 5. Vand 6. Tilbage 7. Væske varm	At koppen er i position start. At stepmotoren fører koppen fra start position mod position dosering. At koppen befinder sig i position dosering. At saft er ved at blive doseret. At vand er ved at blive doseret. At stepmotoren fører koppen fra doserings position mod start position. At vandet er varmere end 16 °C, og automaten kan ikke starte processen

Hvis dioderne blinker befinder automaten sig i fejltilstand.
